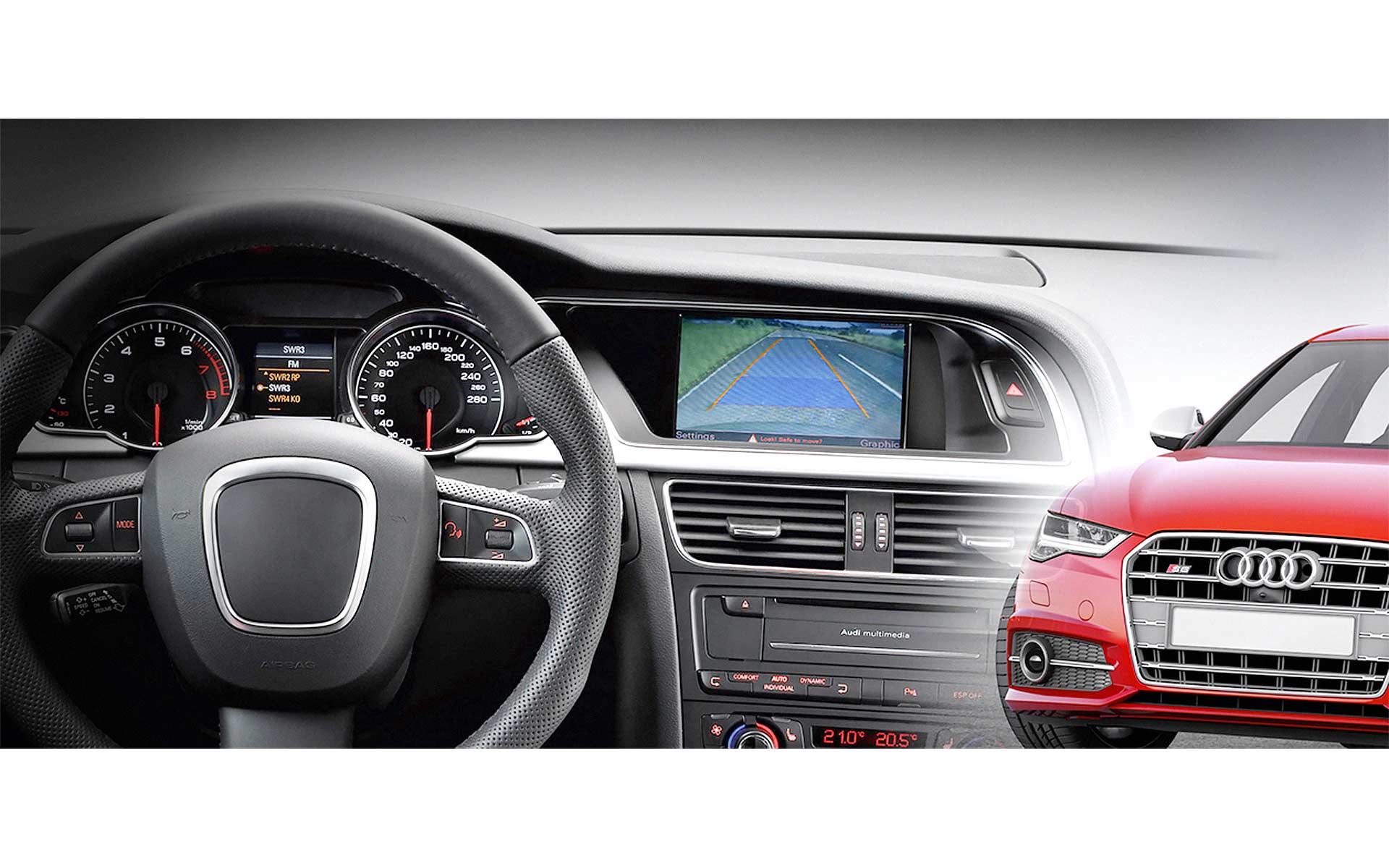

Interface zur Nachrüstung einer Rückfahrkamera incl. dynamischer Parklinien für AUDI MMI3G / MMI3G+ Systeme

MI5-MMI3G-PNP

Das Interface MI5-MMI3G-PNP ermöglicht die einfache Nachrüstung von bis zu 2 Kameras (Front- und Rückfahrkamera) an das originale Werkssystem des jeweiligen Automobilherstellers.
Die Anbindung des Interfaces ist „Plug & Play“- es ist keine Modifikation am originalen Fahrzeugkabelbaum nötig.

Es wird aus allen Betriebsmodi automatisch auf die vorhandenen Werks-und Nachrüstkameras dem Bedarf entsprechend umgeschaltet und nach Beendigung des Rangiervorgangs automatisch in den vorherigen Betriebszustand zurückgeschaltet.

    • Eigenes On-Screen Display für Einstellungsänderungen
    • Dynamische Parkhilfslinien
    • Rückfahrkamera-Eingang
    • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs aus allen Betriebs-Modi
    • Frontkamera-Eingang
    • Manuelles Umschalten auf Rückfahrkamera möglich (nur für Fahrzeuge mit PDCTaste)
    • 2 Schaltausgänge (+12V max. 1A), separat einstellbare Schaltkriterien (CAN, Zündung, Kamera, Rückwärtsgang)
    • Kompatibel mit allen Werks-Video-Anwendungen (z.B. Rückfahrkamera, TV-Tuner)
    • USB Update-Port für Software-Updates durch den Endverbraucher
  • Ruhestrom  <0,1mA
    Arbeitsstrom  ~190mA
    Stromverbrauch  ~2.6W
    Spannungs-Arbeitsbereich  10.5V - 14.8V
    Arbeitstemperaturbereich  -30°C bis +80°C
    Gewicht  208 g
    Maße (B x H x T)  103 x 30 x 105 mm

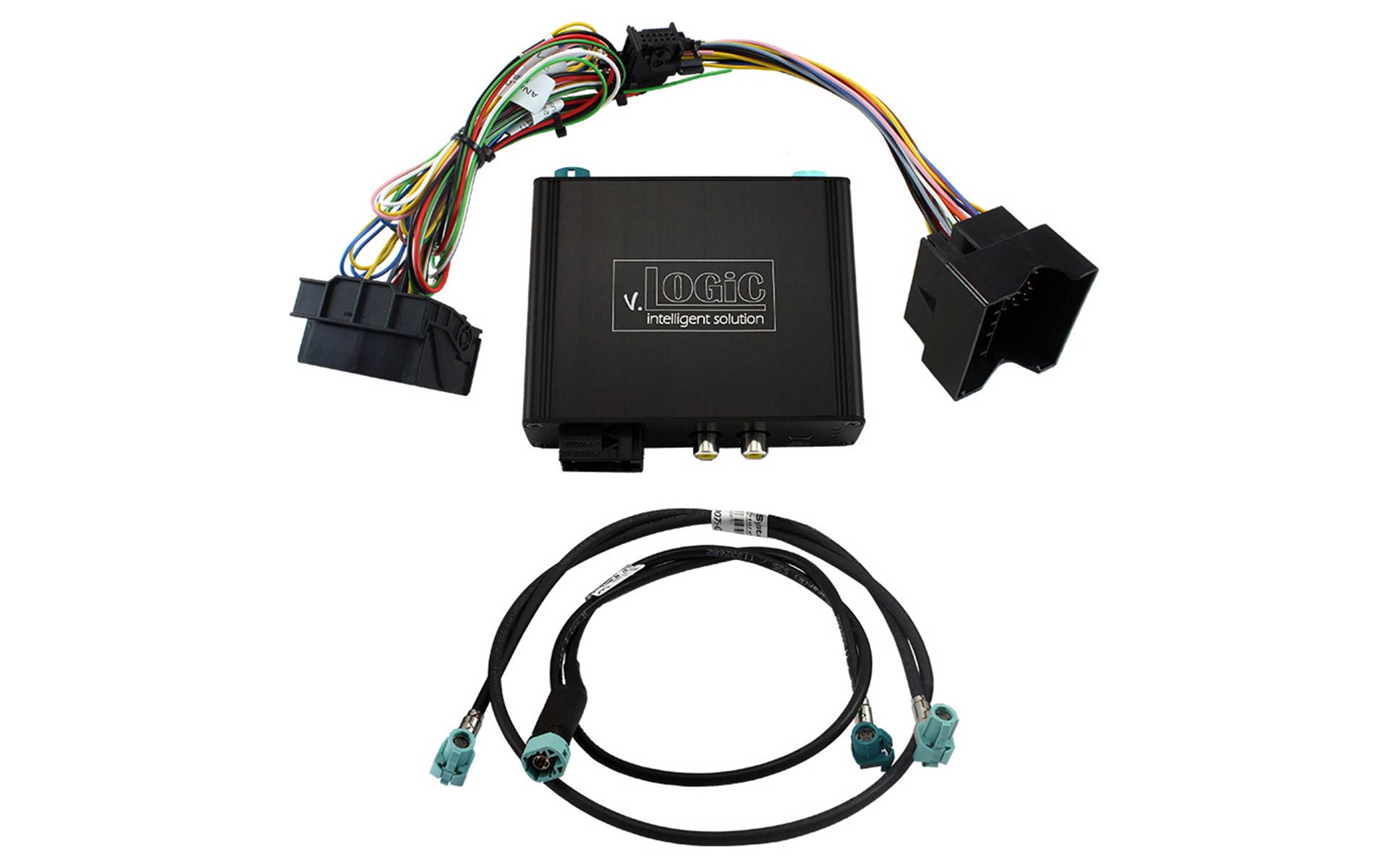

    • Interface-Box
    • Plug & Play - Kabelsatz
    • 2 x LVDS Leitung
    • Bedienungsanleitung

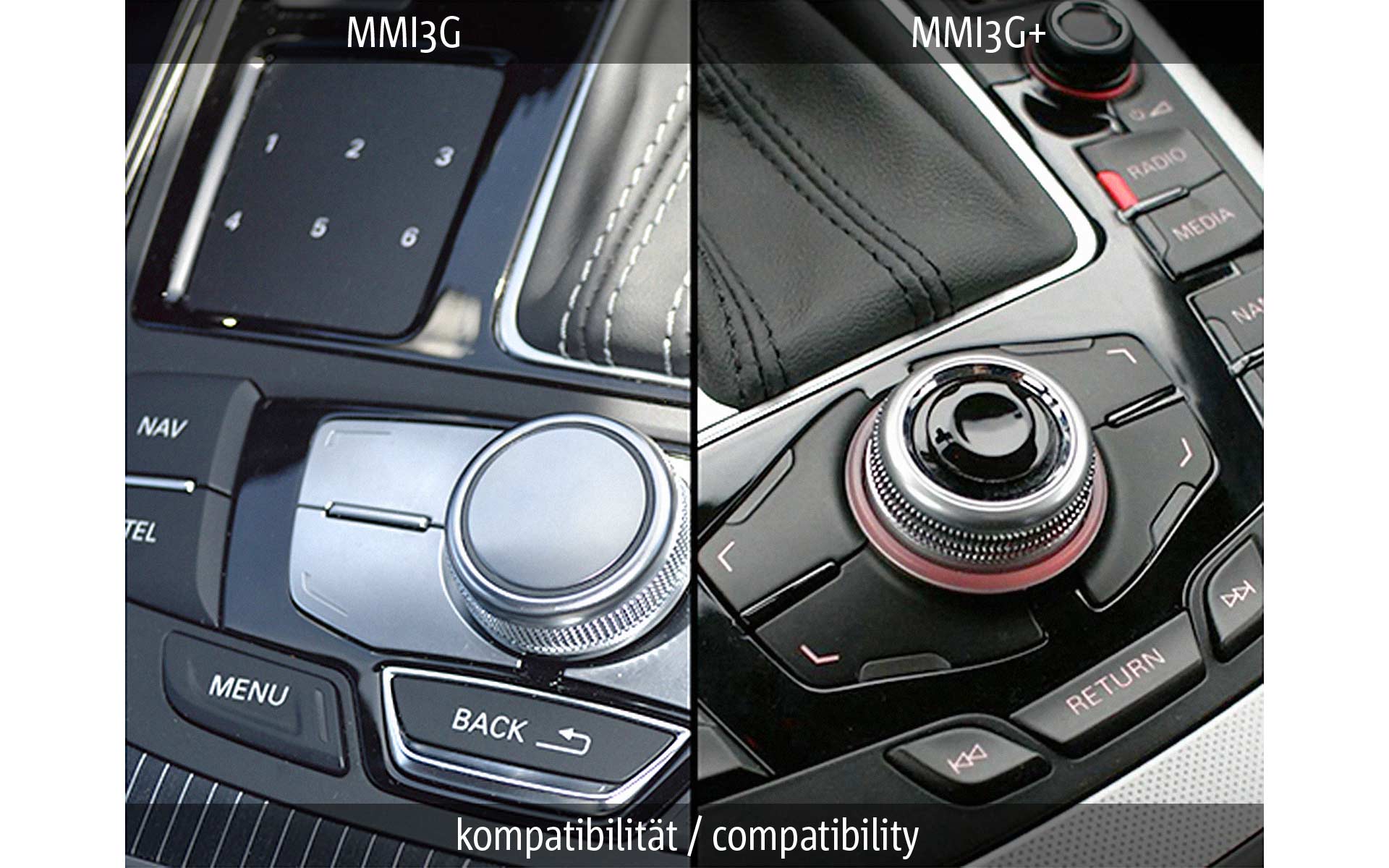

  • Audi mit MMI Navigation (Plus) 7" oder 8" - MMI3G High and Basic, MMI3G+, keine RMC HU´s:

    • A4 (8K) ab 05/2009 bis 08/2015
    • A5 (8T) ab 11/2008 bis 06/2016
    • A6 (4F) ab 08/2008 bis 03/2011
    • A6 (4G) ab 04/2011 bis 09/2014
    • A7 (4G) ab 07/2010 bis 05/2014
    • A8 (4E) ab 09/2008 bis 03/2010
    • A8 (4H) ab 03/2010-
    • Q5 (8R) ab 11/2008 bis 2017
    • Q7 (4L) ab 05/2009 bis 03/2015
Technische Änderungen und Irrtümer vorbehalten.
