Die Welt der digitalen Kommunikation für Kameras in Fahrzeugen

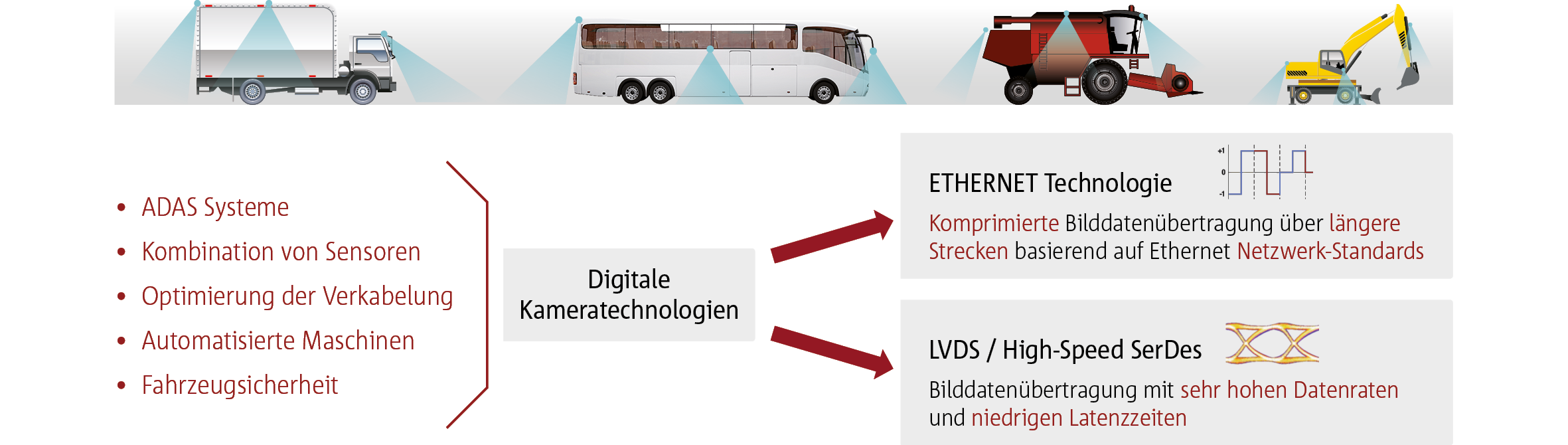

Kamerasysteme in Fahrzeugen mit Multifunktions-Displays als auch die weiterführende Bilddatenverarbeitung in ADAS Systemen machen den Einsatz von Kameras mit digitalen Schnittstellen immer bedeutsamer. Extrem hohe Datenraten, optimierte Verkabelungsmöglichkeiten oder die Diagnose- und Upgradefähigkeit im System ermöglichen neue Anwendungsmöglichkeiten von Kamerasystemen in den verschiedensten Fahrzeugklassen und mobilen Arbeitsmaschinen.

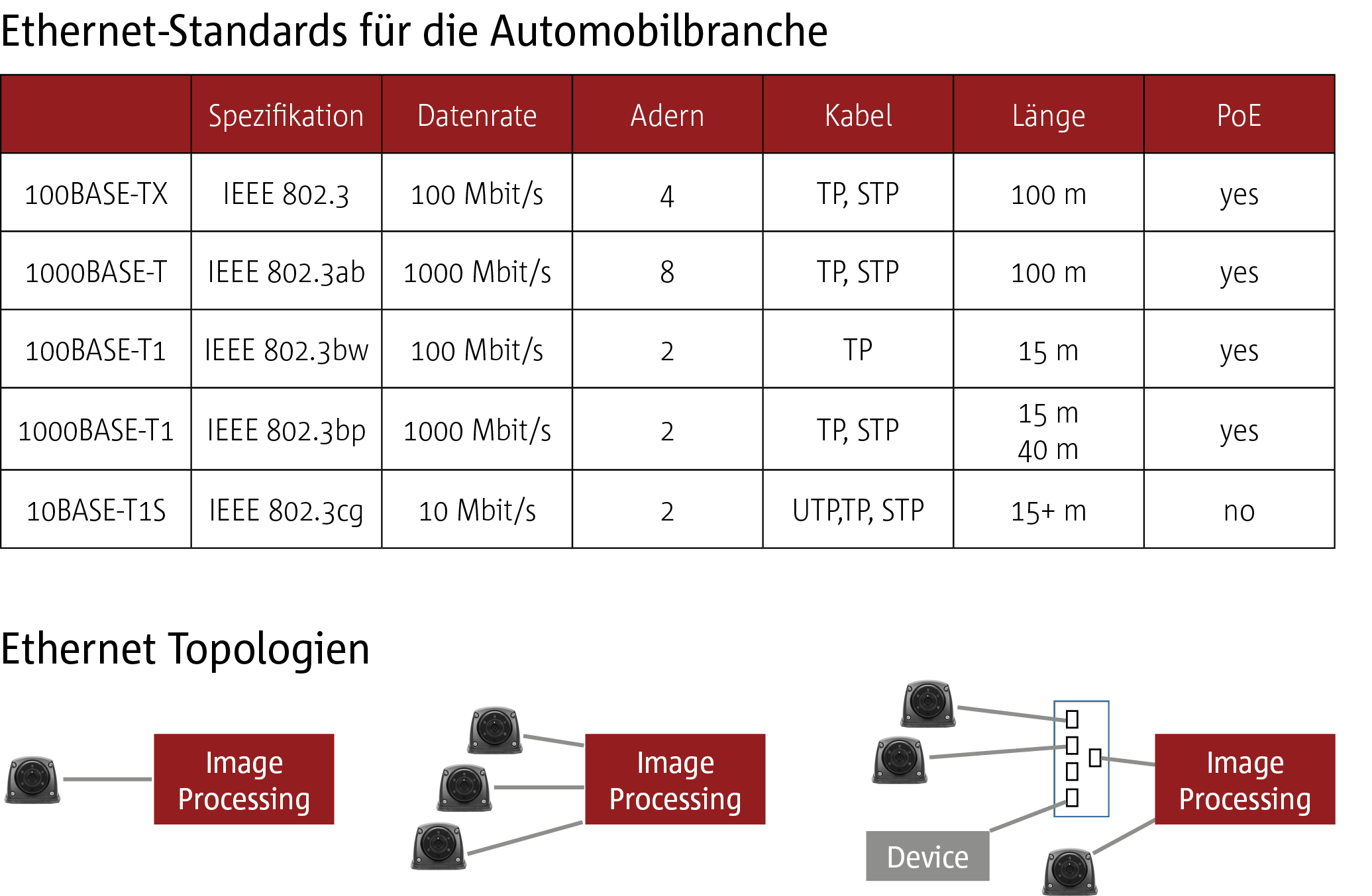

Neben bewährten Kommunikationsstandards aus der Ethernet Welt wie 100BASE-TX und 1000BASE-T kommen im Automotiv-Bereich vermehrt auch "2-Draht" Technologien wie BroadR-Reach, 100BASE-T1 und 1000BASE-T1 zum Einsatz. Damit lassen sich kompakte und kostengünstige Verkabelungen von Sensoren und Aktoren im Fahrzeug realisieren. Auch bei längeren Übertragungsstecken sorgen die Ethernet-Technologien für störungssichere Datenübertragung.
Weiterführende Standards wie ISO 17215 schaffen den Rahmen für die nahtlose Integration speziell von Kameras in die Fahrzeugterminals und -assistenzsysteme. Für die Anbindung von Kameras und Sensoren ohne Bilddatenkompression bei sehr hohen Datenraten eignen sich High-Speed Serializer/Deserializer (SerDes) Technologien wie GMSL und FPD-Link. Mit entsprechend leistungsfähigen ECUs sind Assistenzsysteme bis hin zum autonomen Fahren realisierbar.

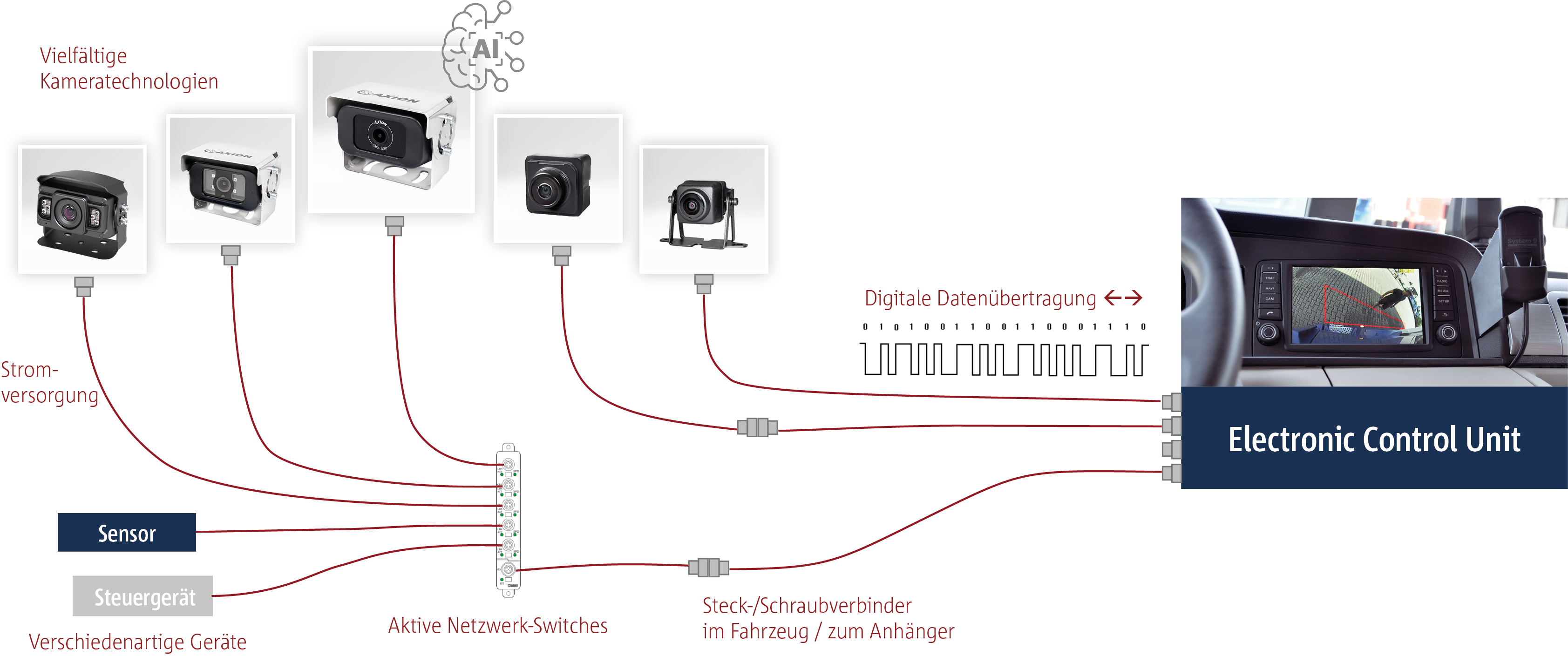

Je nach Ethernet-Standard lassen sich Übertragungsstrecken von bis zu 100 m bis zum nächsten aktiven Gerät realisieren. Die 2-Draht Ethernet-Technologien bedingen zwar kürzere Übertragungsstrecken, kommen aber mit kostengünstigeren Kabelspezifikationen aus. Die Stromversorgung von Kameras ist oft über PoE (“Power-over-Ethernet”) möglich. Umfassende Systeme mit unterschiedlichen Sensoren, Aktoren und Steuergeräten sind über geeignete Ethernet-Switche möglich. Zur Konfiguration der Geräte, Datenübertragung und Diagnose kommen je nach Anwendung die verschiedensten Kommunikationsprotokolle auf allen OSI-Schicht-Ebenen zum Einsatz.

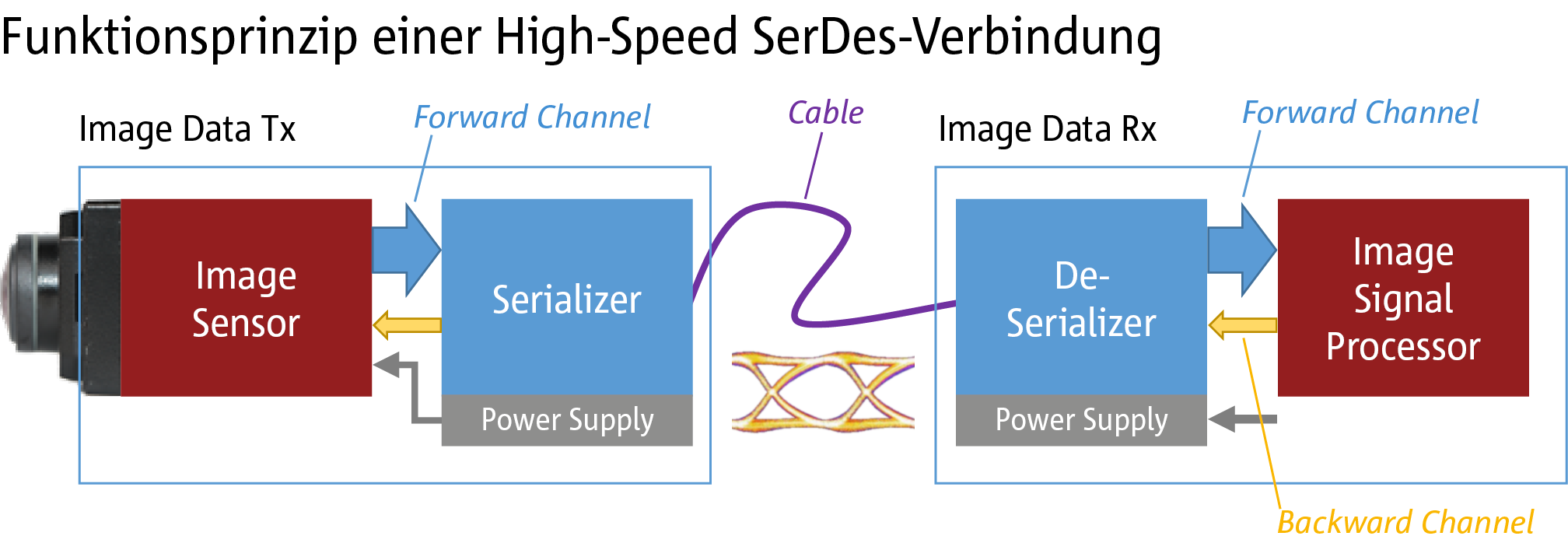

Die aktuellsten SerDes Technologien zur Übertragung von sehr hohen Datenraten im Automotive Umfeld wie GMSL2 oder FPD-Link III bieten zur eigentlichen Nutzdatenübertragung auch einen Datenkanal zum Sensor/Kamera hin. Damit können auch bei SerDes die Kamera während der Verwendung umkonfiguriert oder Diagnose-/Wartungsfunktionen bereitgestellt werden. Über geeignete Datenleitungen kann die Kamera ebenso gleichzeitig mit Strom versorgt werden.
In der Verbindungstechnik eignen sich je nach Technologie und Fahrzeugplattform verschiedene Schraub- und Steckverbindungen. Ob M12 Schraubverbindungen, Steckverbindungen wie HSD und FAKRA oder Branchenlösungen wie High-Speed ISOBUS in der Landtechnik: Die richtige Verbindungstechnik sorgt für einfache Montage und störungssichere Videodatenübertragung.
