AVS-360°-BS05 Doublebird FHD

Name: AVS-360°-BS05 Doublebird FHD
Brand: Axion AG

Rundumsichtsystem-Set für AHD/CVBS und HDMI Monitore

Jetzt auch in Full-HD: Das AVS 360° Doublebird FHD System bietet dem Fahrer eine Ansicht der Fahrzeugumgebung aus der Vogelperspektive, für den Einsatz in verschiedensten Fahrzeugklassen.

Produkt anfragen Händler finden

AVS 360° Doublebird FHD: Der Rundumblick um das Fahrzeug in Full-HD

Die neueste Generation des AXION Rundumsichtsystemen erweitert den Leistungsumfang der bisherigen Doublebird Lösungen hin zu einer noch klareren Darstellung des Fahrzeugumfelds.

Die verwendete Kameratechnik und die Bildausgabe in Full-HD Auflösung zeigen dem Fahrer noch mehr Details, insbesondere auch auf kleineren Monitoren. Die Kamerasichten können auf SD Karte aufgezeichnet und die Videodateien bei Bedarf heruntergeladen werden *). Die neue Auto-Kalibrierung ermöglicht eine schnelle Inbetriebnahme. Zahlreiche 2D- und 3D-Fahrzeugmodelle ermöglichen eine ansprechende Darstellung für verschiedenste Fahrzeugkategorien.

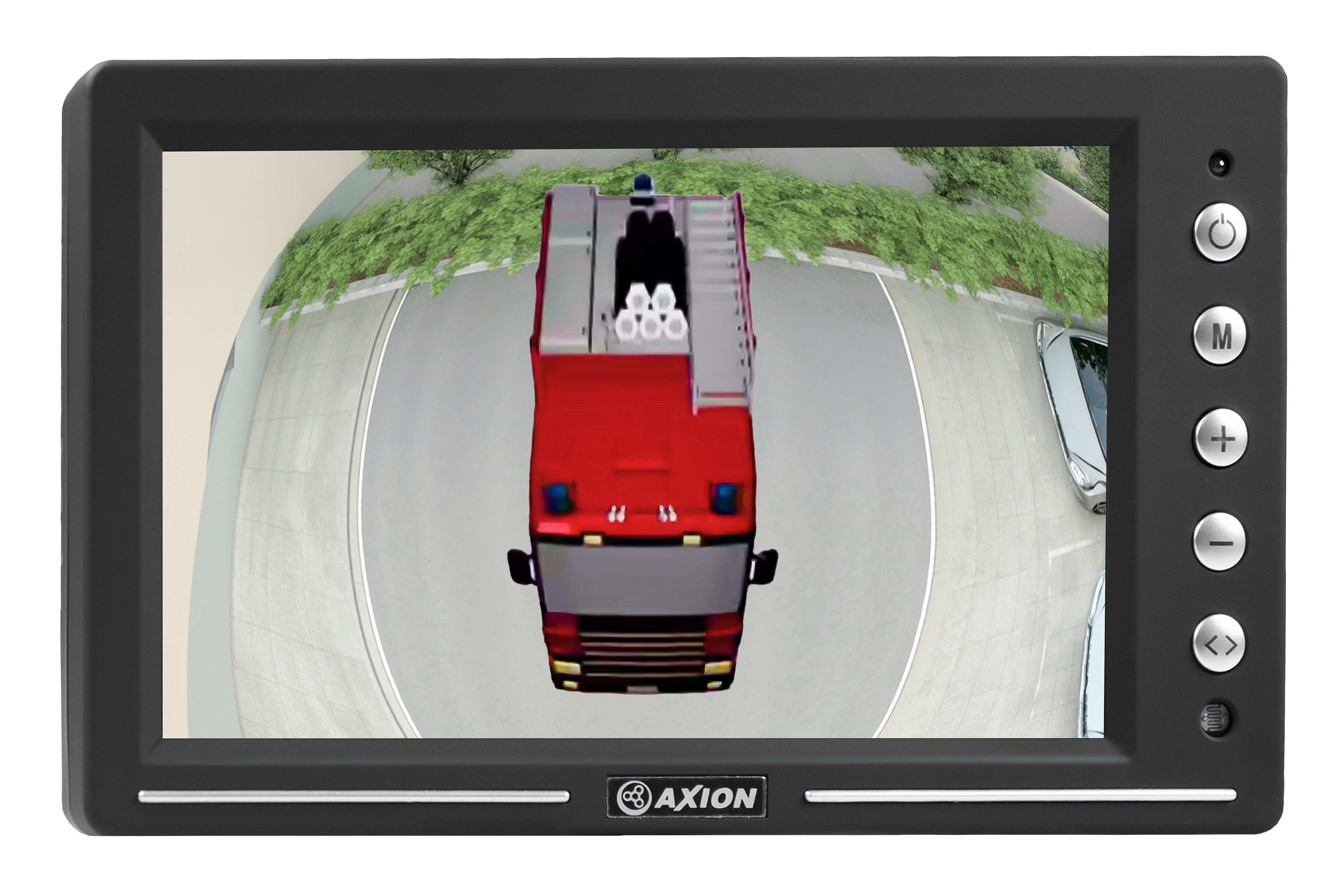

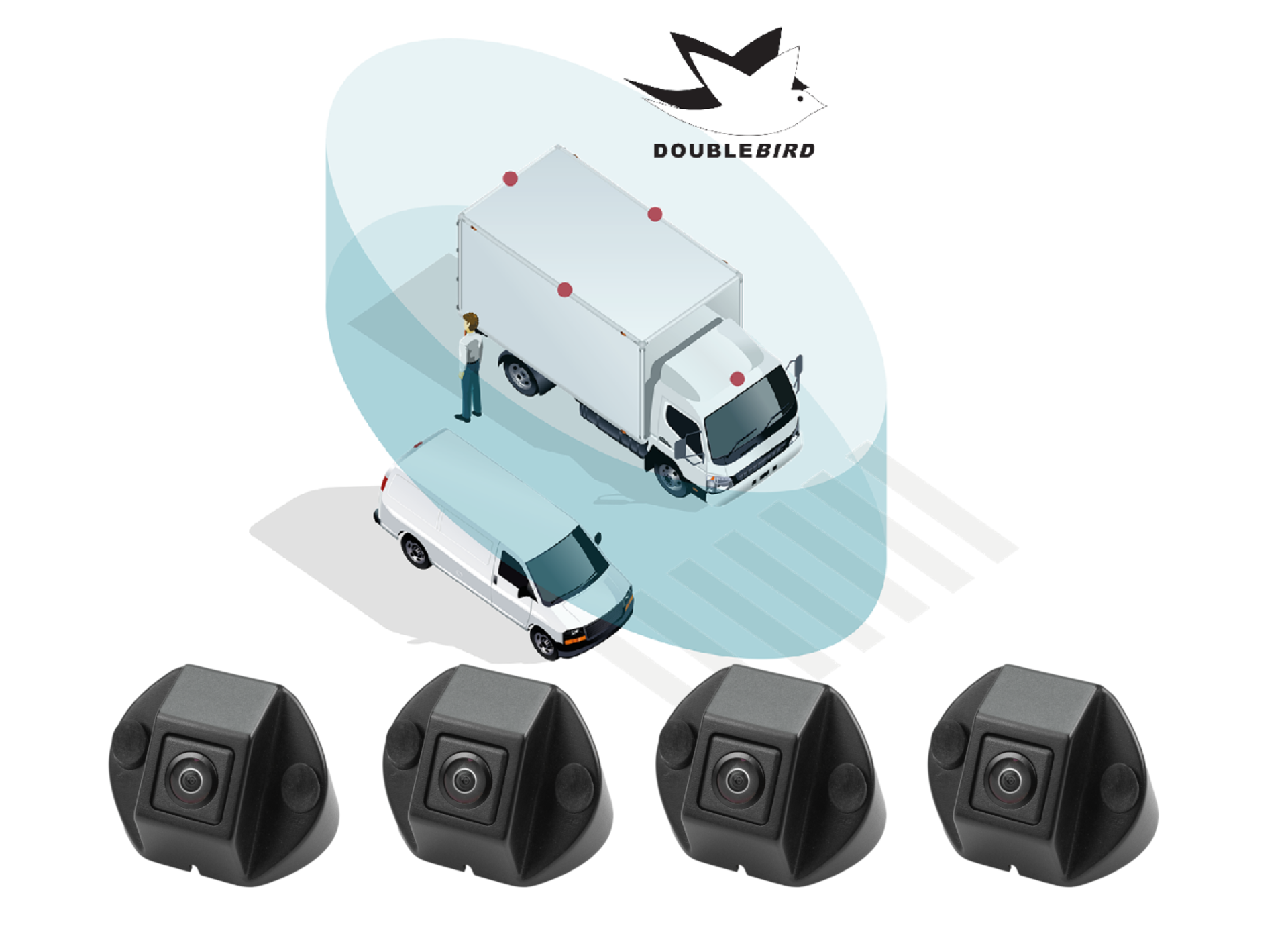

Das Kamerasystem besteht aus vier Weitwinkelkameras und einem Steuergerät. Die Kameras werden vorn, hinten, links und rechts am Fahrzeug in möglichst hoher Position montiert. Das System zeigt auf einem geeigneten Monitor die Fahrzeugumgebung in Vogelperspektive, in 3D Ansichten oder über unmittelbare 2D Einzelkamerasichten. Der Fahrer erhält dadurch einen vollständigen Überblick über Personen, Fahrzeuge und andere Objekte in der gesamten Fahrzeugumgebung. Im Detail bietet das System:
- 360° Rundumsicht durch 4 Weitwinkel-Kameras
- Full-HD Bildauflösung (1080p) für eine klare Sicht

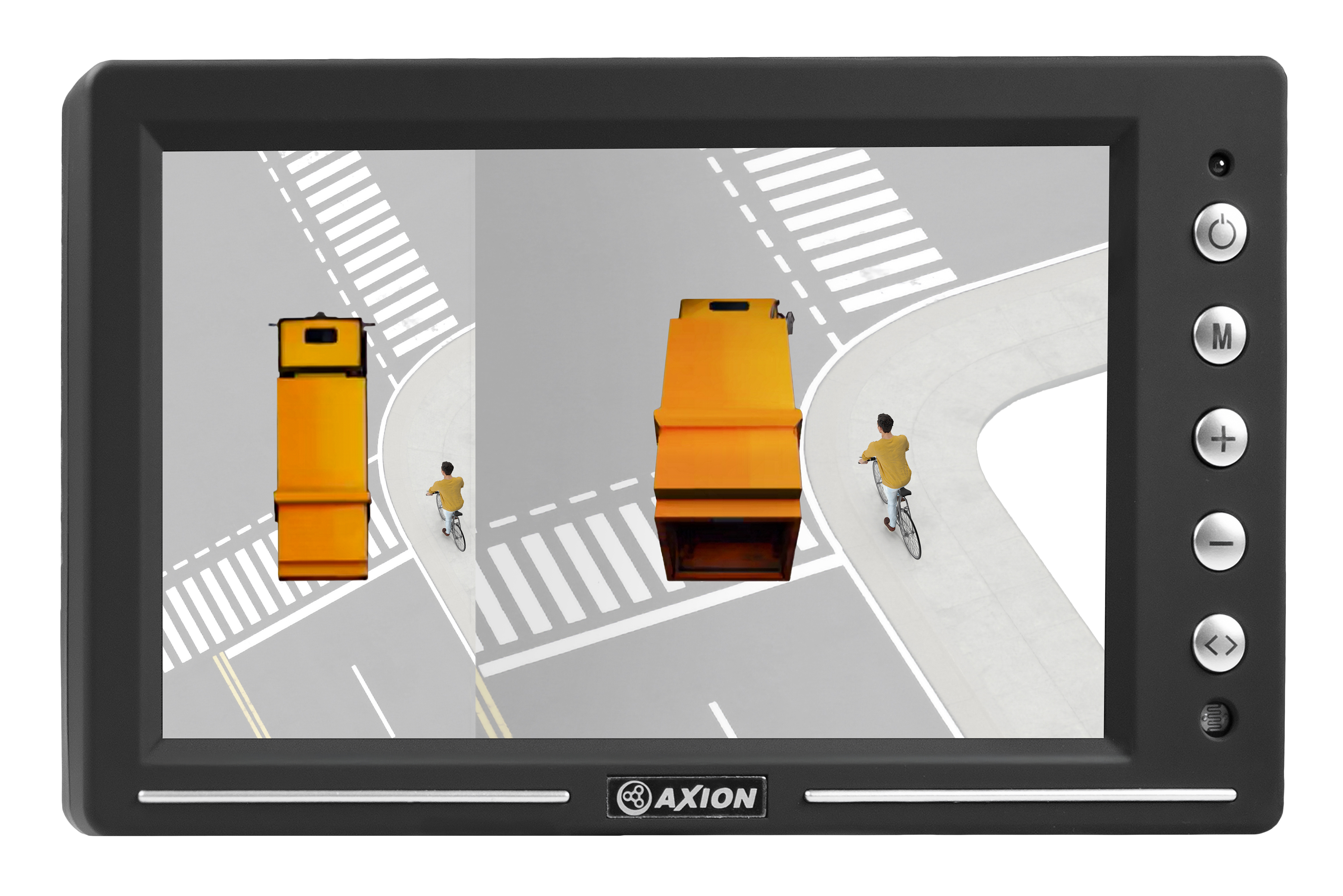

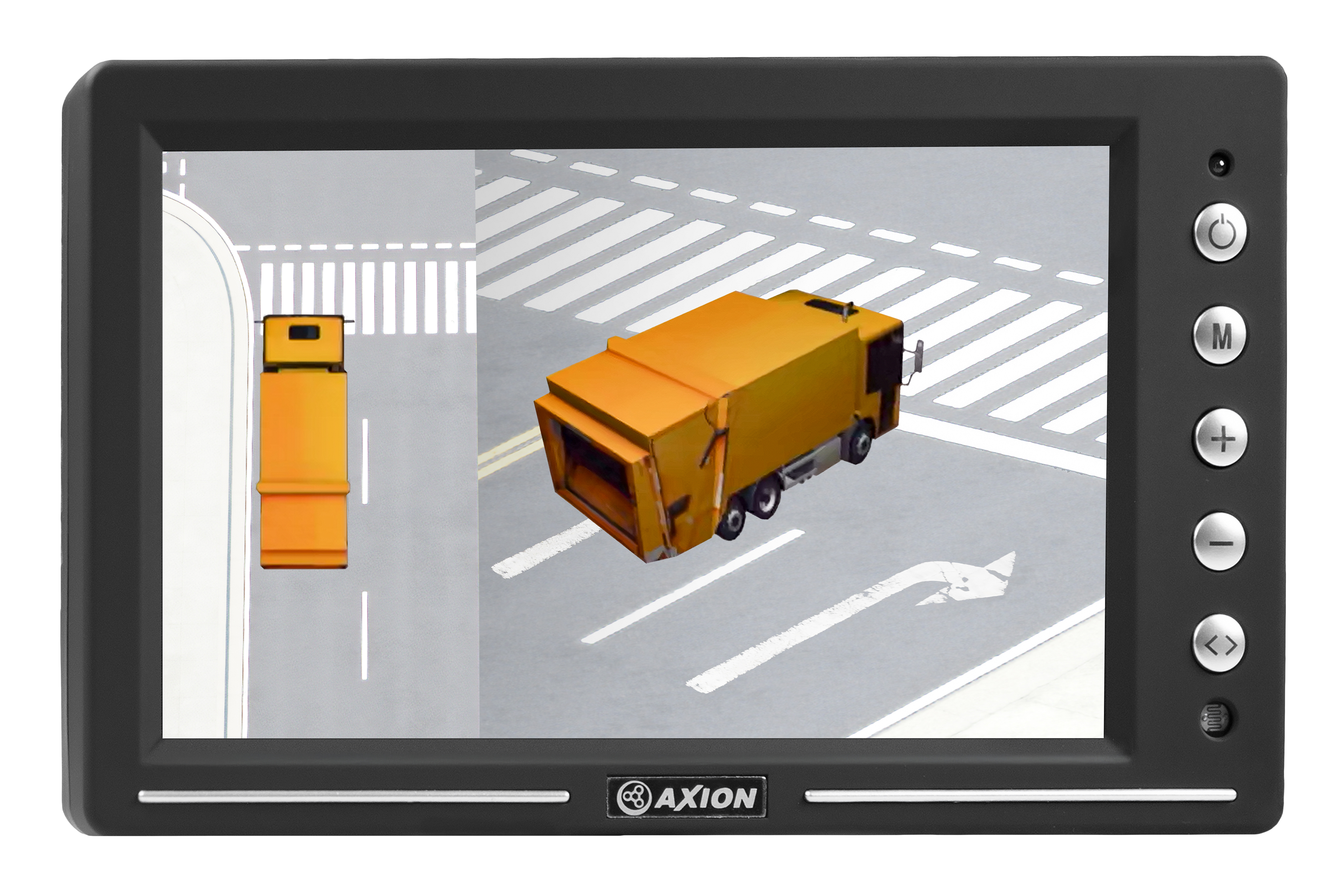

- Verschiedene Ansichtsmodi 2D/3D

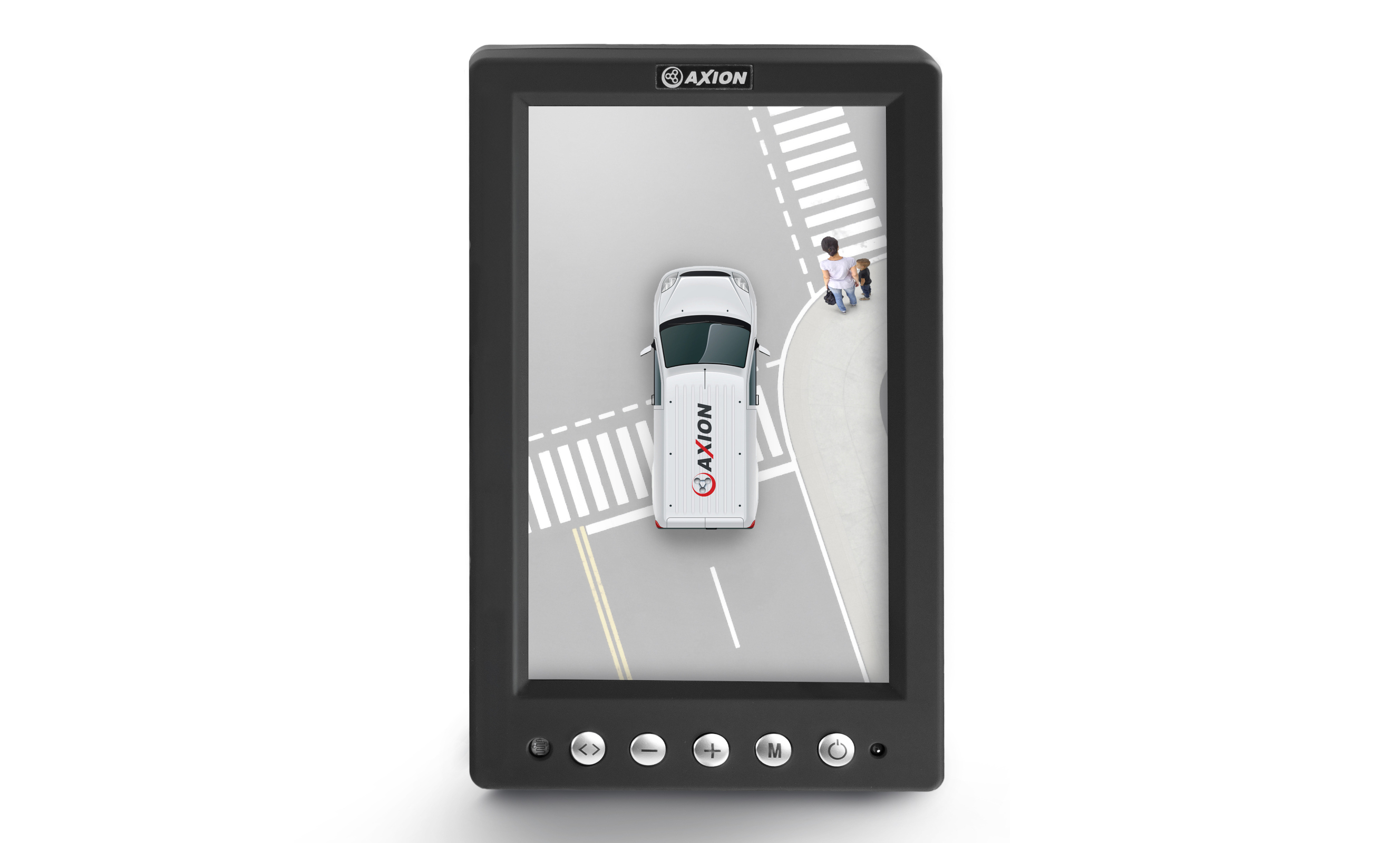

- Einstellbare Bildausrichtung (horizontal / vertikal)
- Große Auswahl an 2D- und 3D-Fahrzeugmodellen
- Videoausgabe in AHD und PAL/NTSC
- Videoausgabe über HDMI (optional möglich)
- Integrierte, ereignisgesteuerte Videoaufzeichnung *)
- Einfach zu installieren
- Auto Kalibrierfunktion für einfache Inbetriebnahme
- Flexible Kombination mit AXION Monitoren
- Geeignet für 12 V und 24 V Fahrzeuge
*) Für Videoaufzeichnungen beachten Sie bitte die rechtlichen Datenschutz-Bestimmungen im jeweiligen Land, in dem das Sichtsystem verwendet wird.

Rundumsichtsystem / Steuergerät

Video	4 Kameraeingänge 1080p 25/30 fps
	AHD Videoausgang 1080p 30 fps
	SD Videoausgang D1 25/30 fps PAL/NTSC
Videoaufzeichnung	Speicher max. 2x 512 Gbyte auf SD Karten
	Komprimierung H.264
	Datenrate 1/2/4 Mbit/s
Betriebsspannung	10 - 32 V DC
Spannung Triggersignal	10 - 32 V DC
Stromaufnahme	< 2 A / 12 V
Weitere Schnittstellen	USB 2.0 / GPS / IR / HDMI (über Adapterleitung)
Temperaturbereich Betrieb	-20°C bis +70°C
Temperaturbereich Lagerung	-40°C bis +85°C
Luftfeuchte Betrieb	+10% bis +95% nicht kondensierend

Kamera DBC 1240205 M

Bildsensor	1/2.9" CMOS 2 Megapixel
Blickwinkel	200°
Bildwiederholrate	25 fps
Auflösung	1920 (H) x 1080 (V)
Pixelgröße	2.8 µm x 2.8 µm
Signalausgang	1.0 V p-p / 75 Ohm
Weißabgleich	automatisch
Minimale Umgebungsbeleuchtung	0,1 Lux
Betriebsspannung	12 V
Stromaufnahme	< 140 mA / 12 V
Temperaturbereich Betrieb	-20 °C bis +70 °C
Temperaturbereich Lagerung	-30 °C bis +80 °C
Luftfeuchte Betrieb/Lagerung	+10% bis +95% nicht kondensierend
Schutzart	IP69K (wasserdicht)

Das AVS-360-BS05 ist ein Set, bestehend aus:
- Steuerbox
  - mit Fernbedienung und GPS Antenne
- 4 Weitwinkel-Farbkameras
- Kamera-Verbindungsleitungen
  - 1x 5 m
  - 2x 10 m
  - 1x 15 m
(weitere Längen für die Kameraleitungen auf Anfrage)

Zubehör:
- AVS-CMSS / Kalibriermattensatz klein - 4 Matten
- AVS-CMSL / Kalibriermattensatz groß - 4 Matten
- CA-AVS-HDMI1 / DVI HDMI Adapter 1 m
Das Rundumsichtsichtsystem ist kombinierbar mit AHD kompatiblen Monitoren wie z.B.
- CRV 7105 M HD
- CRV 7103 M HD
- CRV 7108 Q HD
- CRV 7270 Quad HD
- CRV 1110 DUA HD
- CRV 1210 Quad HD
Andere AHD oder PAL/NTSC kompatible Monitore können ebenso verwendet werden.

Die Verwendung eines HDMI Anzeigegerätes ist über die Verwendung des DVI HDMI Adapters möglich.
Bei Nutzung eines HDMI Anzeigegerätes ist der AHD Ausgang deaktiviert.

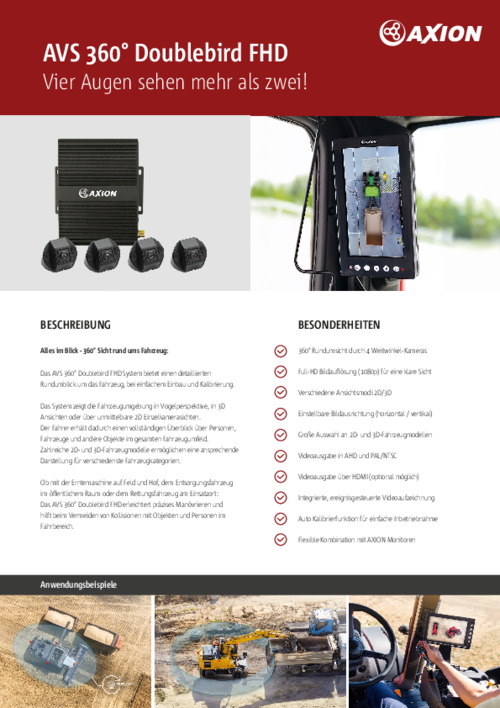

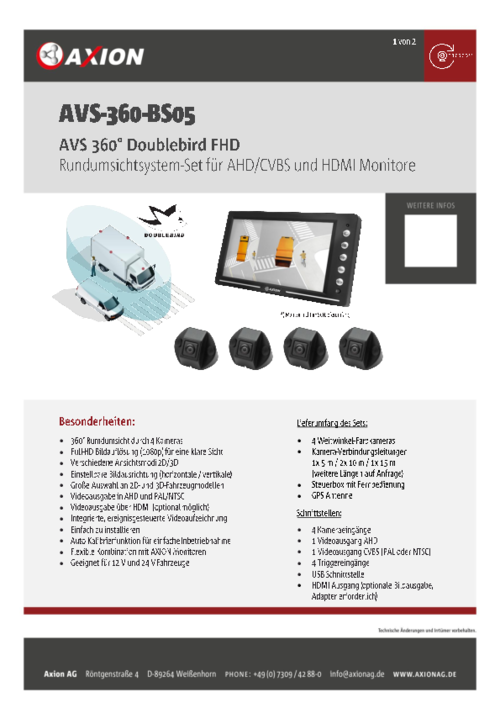

Download
